FLM DRG 53.7 i DCC

[H0modelar]

Ona omča kod crvene znači da omotaš žicu oko vijka
i onda to predlemiš (frcinaš).
Tako će ti biti čvrsta podloga dok stežeš vijak.

Opet provjeriš instrumentom da li je sve u redu sa spojem,
odnosno da nije spojen lijevi vijak sa lijevom četkicom,
nakon što stegneš vijak.

Ako je sve u redu, možeš na prugu s njom!

Stavi ju sa dimnjakom na desnu stranu, MM ispred sebe,
i kada pogledaš display loksa također gleda na desno.

Okreni upravljač u desno i provjeri da li ide u desno.
Ako ide u lijevo, okreni naranđastu i sivu žicu.

Sada bi trebao imati loksu koja vozi!
Poslije ćemo ju podesiti da vozi puno bolje.
Za to mi treba informacija koji dekoder ugrađuješ.

[H0modelar]

Da bi krenuli odraditi svijetlo, pokušaj mi fotkati čim bolje pogled unutra na zadnji dio žaruljice.
Kada vidim kako je složeno, moći ću ti dati precizniji savjet što bi bilo dobro...

[Damir]

Za to mi treba informacija koji dekoder ugrađuješ.

Radi se o dekoderu iz Graza, mislim da je ESU lok-pilot basic!?

Da bi krenuli odraditi svijetlo, pokušaj mi fotkati čim bolje pogled unutra na zadnji dio žaruljice.
Kada vidim kako je složeno, moći ću ti dati precizniji savjet što bi bilo dobro...

Budem sutra!

[H0modelar]

Radi se o dekoderu iz Graza, mislim da je ESU lok-pilot basic!?

Eh, da bar...

To sam i ja pomislio programirajući jednoga.
No kada mi je "odbijao" jedan za drugim sve CV-ove, išao sam provjeriti što se tu dešava.

Kada sam vidio MANUAL, sve mi je bilo jasno.

To je okljaštreni basic!

I to je Roco...

Moram ti biti iskren i reći da će to raditi, ali nećeš baš moći biti cjepidlaka...

[Damir]

Moram ti biti iskren i reći da će to raditi, ali nećeš baš moći biti cjepidlaka...

Znaš da nisam nikad bio,a za 15 eu po komadu...

[Damir]

Svečano objavljujem da je moja prva digitalizacija uspjela bez "bjelog dima"!!!!
Hvala puno Ho modelaru na svesrdnoj pomoći i iznimno dobrom vođenju logistike.

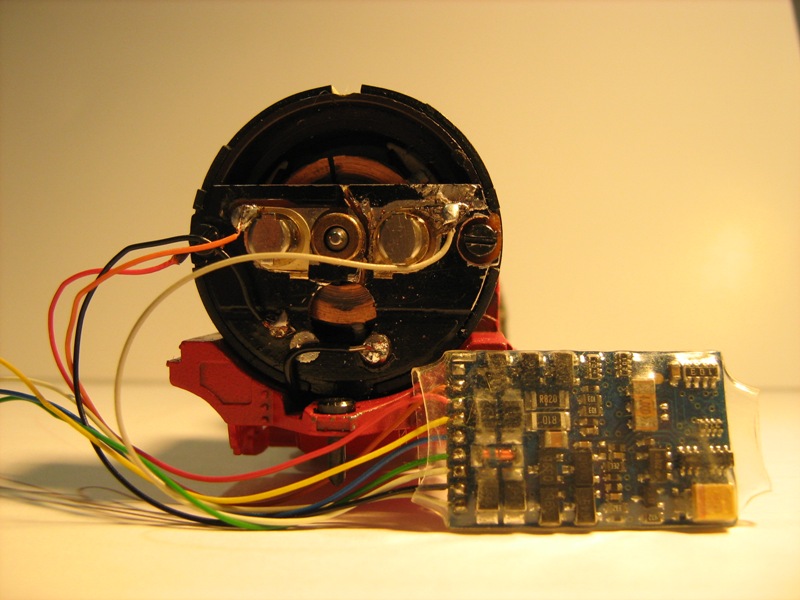

Evo fotke pa sami prosudite kako izgledaju lemovi s obzirom da 4. puta držim lemilicu u ruci s tim da je prva 3. puta bila ugašena...

Picture 009.jpg (122.95 KiB) Viewed 9148 times

[zinzi]

Lemljenje je zadovoljavajuće. Bit će nešto od tebe. Ne nužno elektroničar

[Damir]

Lemljenje je zadovoljavajuće. Bit će nešto od tebe. Ne nužno elektroničar

TNX Zinzi!

Btw. zaboravih još jednu stavku,a ona se odnosi na svjetlo lokomotive.
Lampu sam izvadio van prije programiranja lokse jer mi se čini da je na kratkom spoju za DCC jer leži na metalnom postolju lokse.
Da li sam dobro učinio što sam to napravio s obzirom da još neznam koja žica/e sa dekodera idu u nju?

Evo i fotke na kojoj je plastika iznad lampe no ona leži na metalnom dijelu,te strlicom označen kontakt kada je na DC-u.

[H0modelar]

Prvo pohvala za sve učinjeno!



I mnogo iskusniji "su polomili zube" na fleischmann konstrukcijama!

Da, dobro si zaključio za rasvjetu

Sve je izvedeno tako da je jedan pol na kučištu lokomotive.
Obzirom da je nama sada crvena žica spojena na kučište,
to bi bio direktan kratki spoj između raila i funkcije.

Tvoj slijedeći zadatak je žaruljicu električki odvojiti od svega,
i onda spojiti plavu i bijelu žicu na nju (nisu bitne strane).
Dakle, nakon što si izolirao žaruljicu i spojio žice, molim te da loksu
staviš na tračnice i svaku stranu tračnice probaš sa svakom stranom lampice.
Instrument opet mora pokazivati "1" na području 200 ohma.

Ako je sve ok, trebala bi lampica svijetliti prema naprijed kada probaš.

[Damir]

Pošto nemam ledice,a i neznam koja bi mogla ići umjesto žarulje morao sam lemiti lakirane žice direktno na zadak i tijelo žarulje.
Tu postoji opasnost da spalite žarulju radi temperature lemilice,tako da sam to morao obaviti što preciznije i brže.
Provukao sam žice od kućišta žarulje kroz podvozje lokse,a onaj limić koji daje kontakt na DC-u sam savio na dolje i tako ga fiksirao da ne radi kratki spoj.
Fotka
