Arduino kao DCC dekoder za skretnice

[Tjan70]

Pozdrav,
danas sam primio email i Kine u kojem me obaveštavaju, da su pločice krenule na put ...
Sada moram pričekati cca 10 dana da stignu

10 pločica za DCC servo dekoder na lijevoj strani, a pločice na desnoj strani su za napajanje rasvjete...


Lp,
Sebastjan

[felix]

To su tipske ili si naručio "po mjeri"

[Tjan70]

Napravljene po mojim nacrtima...

Kada jih dobijem, provjerim i sastavim, tada ču dat na forum gerber datoteke.

Tako če si moči svako napravit dekoder prema mojem nacrtu...

LP,
Sebastjan

[felix]

Super

ako nije tajna koliko košta jedna ...
ili kako se to već računa

[Tjan70]

Cijena za 10 dvoslojnih pločica do veličine 10x10 cm je cca 12 € + poštarina.
Za tu cjenu dobivaš dvoslojnu pločicu sa sitotiskom, stop lakom (zeleni je u cijeni) i električki provjerenu.
Moram reči, da su pločice napravljene vrlo dobro.

Poštarina za ove pločice + nešto materiajla iznosi oko 15 €, šalje se preko njemačke pošte a dobio sam i tracking broj.
Kada sam naručivao pločice prošli put, tada sam jih dobio u 11 dana.

Eto i link ako nekog zanima više
http://www.shenzhen2u.com/PCB

Lp,
Sebastjan

[felix]

Stvarno si car !!!
Hvala

[H0modelar]

Ma svaka ti hv(d)ala...

[mrva150]

ko zna zna

[Tjan70]

Pozdrav,

juče su stigle tiskane pločice , paket je stigao u 10 dana i to sa carinom.

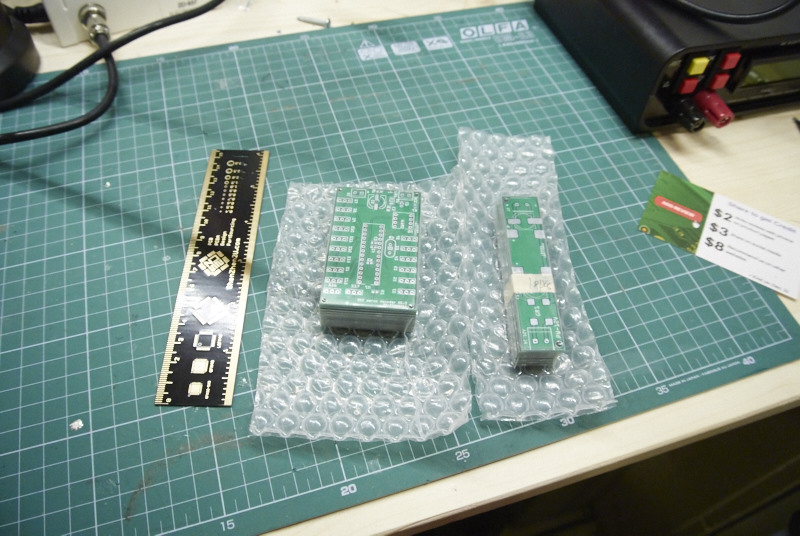

Pakovanje

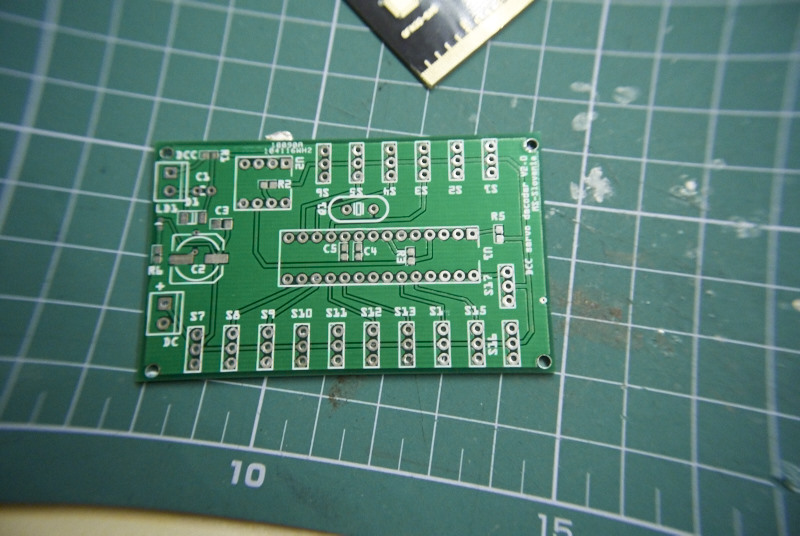

Tiskana pločica

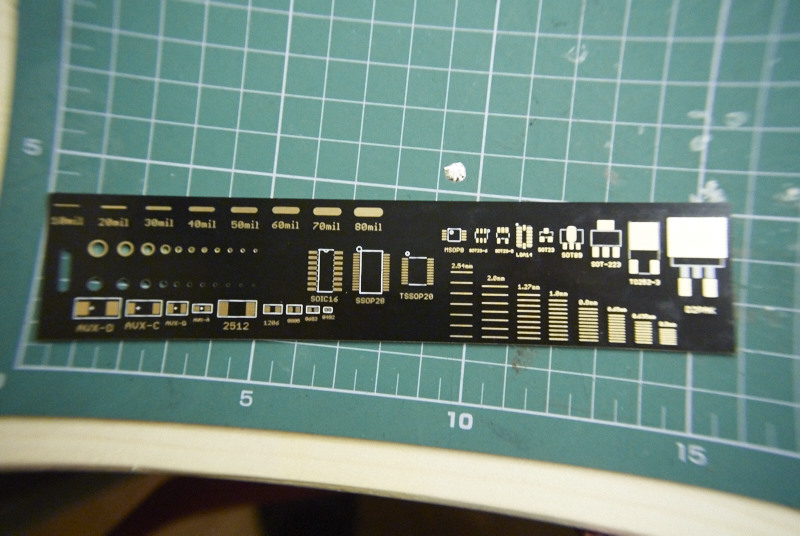

Uz pločice sam naručio i ovo mjerilo, na kojem su neki elementi, debljine linija in krugova, koje mogu pomoči kod izrade - projektiranja tiskanih pločica



[Tjan70]

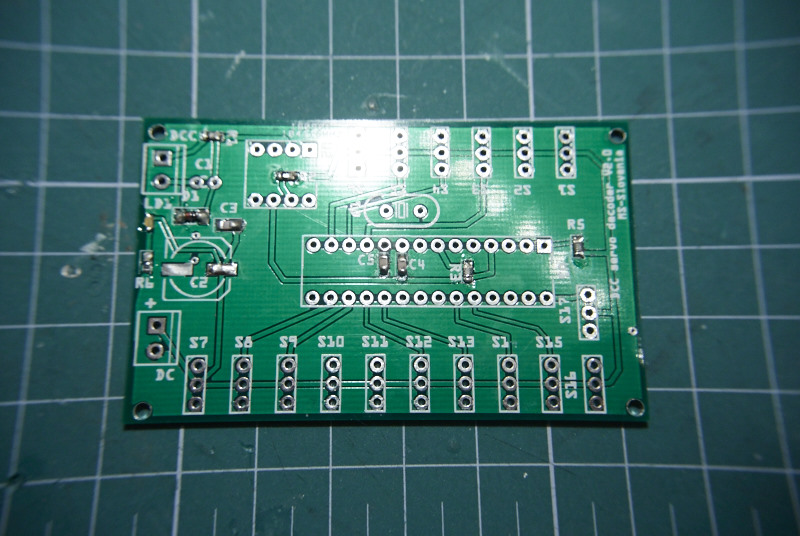

Sastavljanje sam počeo sa SMD elementima

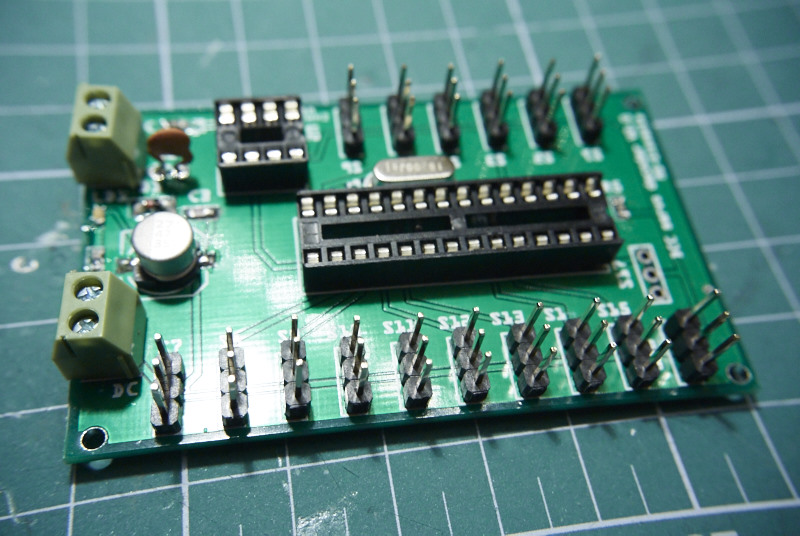

Sastavljen dekoder bez mikrokontrolera i optokoplera

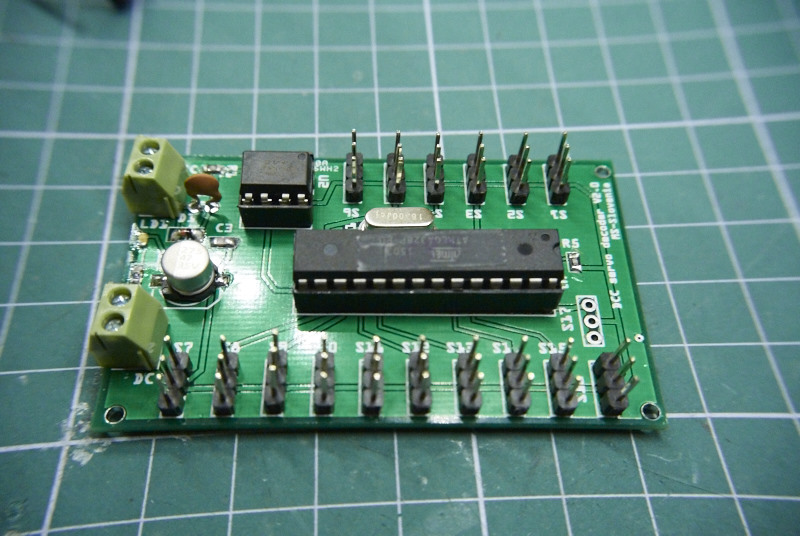

I gotov dekoder sa svim elementima


Last edited by Tjan70 on 12 Dec 2015, 08:36, edited 1 time in total.
